CorelDRAW教程十九： coreldraw x7钢笔工具使用讲解

内容提要：本篇CorelDRAW教程分享了coreldrawx7钢笔工具使用，绘制线段、曲线等的方法。

2.4 coreldraw x7钢笔工具

　　使用【钢笔工具】 可以绘制各种线段、曲线和复杂的图形，也可以对绘制的图形进行修改。

　　在工具箱中选择【钢笔工具】，如果未在绘图页中选择或绘制任何对象，其属性栏中的部分选项为不可用状态，只有在绘图页面中绘制并选中对象后，其属性栏中的一些不可用的选项才会成为可用选项，如图2.34所示。

　　钢笔工具的基本操作有以下两种。

　　(1) 绘制直线

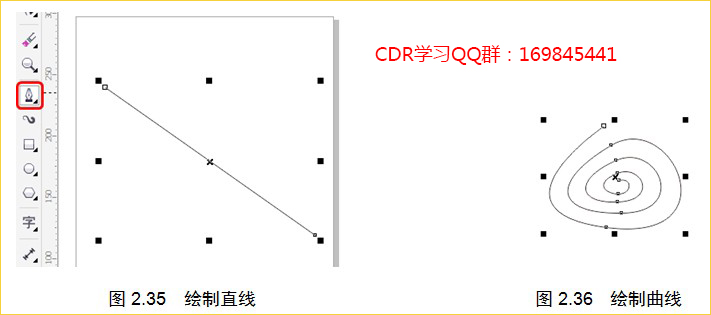

　　在绘图页中单击一点作为直线的第一点，移动鼠标指针至其他位置再次单击作为第二点，即可绘制出一条直线。继续单击可以绘制连续的直线，双击或者按Esc键均可结束绘制，如图2.35所示。

　　(2) 绘制曲线

　　创建第一点后，按住鼠标左键并拖曳鼠标指针可以绘制曲线，同时将显示控制柄和控制点以便调节曲线的方向，双击或者按Esc键均可结束绘制，如图2.36所示。

　　用【钢笔工具】 绘制完图形后，可以在属性栏中对绘制的图形进行设置。属性栏中的各项功能介绍如下。

　　 【对象远点】 ：定位或缩放对象时，设置要使用的参考点。在绘制图形后，在该按钮图标的任意定位点单击，可以更改绘制的图形参考点。

　　 【对象位置】 ：通过设置x和y坐标确定对象在页面中的位置。

　　 【对象大小】 ：设置对象的宽度和高度。

　　 【缩放因子】 ：以百分比的形式更改对象的大小。

　　 【锁定比率】 ：当缩放和调整对象大小时，保留原来的宽高比率。

　　 【旋转角度】 ：设置选中对象的旋转角度。

　　 【水平镜像】 ：从左至右翻转对象。

　　 【垂直镜像】 ：从上至下翻转对象。

　　 【预览模式】 ：画线段时对其进行预览。

　　 【自动添加或删除节点】 ：单击线段时可添加节点，单击节点时可删除节点。

　　 【轮廓宽度】 ：设置对象的轮廓宽度。
